Yatay Milli, Çok Kademeli Santrifüj Pompa
Ürün Kodu: CM-D
Temiz ve düşük viskoziteli sıvıları basmaya uygun yapıdadır.
Basma Flanşı
DN 65 .. DN 150
Q (Debi)
400 m3/h (max)
H (Basma Yüksekliği)
560 m (max.)
Hız (Motor Devri)
1450 d/dk - 2900 d/dk.
Dönüş Yönü (Motor)
Kaplin Tarafından Saat yönünde (Sağ)
t (Çalışma sıcaklığı)
-10 °C (min.) / +140 °C (max.)
Pd (Gövde basıncı Pmax)
30 bar (63 bar)
Temiz ve düşük viskoziteli sıvıları basmaya uygun yapıdadır.
Basılabilen Sıvılar
CM-D Serisi Pompalar;Temiz ve düşük viskoziteli sıvıları basmaya uygun yapıdadır.
Teknik Özellikler
- CM-D serisi pompalar, yatay milli, sıra kademeli, kapalı çarklı, difüzörlü santrifüj pompalardır.- DN 65’ den DN 150'e kadar 5 modeldir.
- Emme flanşları TS EN 1902-2/PN 16’ ya , basma flanşları TS EB 1092-2/PN 40 (PN 63)'e uygundur.
- Standart imalatta emme flanşı kaplin tarafında sağ yanda, basma flanşları diğer uçta ve üstedir.
- Standart imalatın dışındaki flanş konumları, sipariş sırasında belirtilmektedir.
- Eksenel kuvvet, dengeleme diski ile dengelenmektedir.
- Özel olarak basma tarafından tahrik edilen pompalar imal edilebilir.
- Pompa çarkaları ISO 1940 sınıf 6.3'e uygun statik ve dinamik olarak dengelenir.
- CM-D serisi pompalarda yanlız yumuşak salmastra kullanılmaktadır.

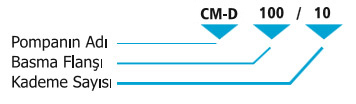

Pompanın Tanımı

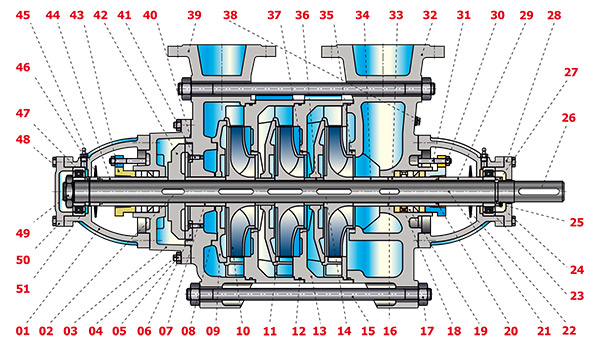

Kesit Resmi
| Basma Flanşı | DN 65 .. DN 150 |
| Q (Debi) | 400 m3/h (max) |
| H (Basma Yüksekliği) | 560 m (max.) |
| Hız (Motor Devri) | 1450 d/dk - 2900 d/dk. |
| Dönüş Yönü (Motor) | Kaplin Tarafından Saat yönünde (Sağ) |
| t (Çalışma sıcaklığı) | -10 °C (min.) / +140 °C (max.) — Basılan sıvının cinsine, çalışma sıcaklığı ve basıncına bağlı olarak pompa malzemesi farklılık gösterir. |
| Pd (Gövde basıncı Pmax) | 30 bar (63 bar) — (Pmaks : Emme Basıncı + Kapalı Vanadaki Basma Yüksekliği) |
