Yatay Milli, Çok Kademeli Santrifüj Pompa

Ürün Kodu: CM

İçinde katı parçacık ve elyaf bulunmayan, temiz veya çok hafif kirli, vizkozitesi max.150 mm2/sec. (cst) olan sıvıların pompalanması için tasarlanmıştır.

Emme Flanşı

DN 40 .. DN 300

Basma Flanşı

DN 32 .. DN 250

Q (Debi)

1000 m³/h (max)

H (Basma Yüksekliği)

550 m (max.)

Hız (Motor Devri)

1450 d/dk. - 2900 d/dk.

Dönüş Yönü (Motor)

Kaplin Tarafından Saat yönünün tersine (Sağ)

t (Çalışma sıcaklığı)

-10 °C (min.) / +140 °C (max.)

Pd (Gövde Basıncı Pmax)

30 bar (63 bar)

Teklif İste

İçinde katı parçacık ve elyaf bulunmayan, temiz veya çok hafif kirli, vizkozitesi max.150 mm2/sec. (cst) olan sıvıların pompalanması için tasarlanmıştır.

Basılabilen Sıvılar

CM Serisi Pompalar;
İçinde katı parçacık ve elyaf bulunmayan, temiz veya çok hafif kirli, vizkozitesi max.150 mm2/sec. (cst) olan sıvıların pompalanması için tasarlanmıştır.

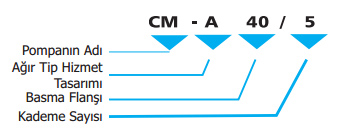

Pompanın Tanımı

Teknik Özellikler

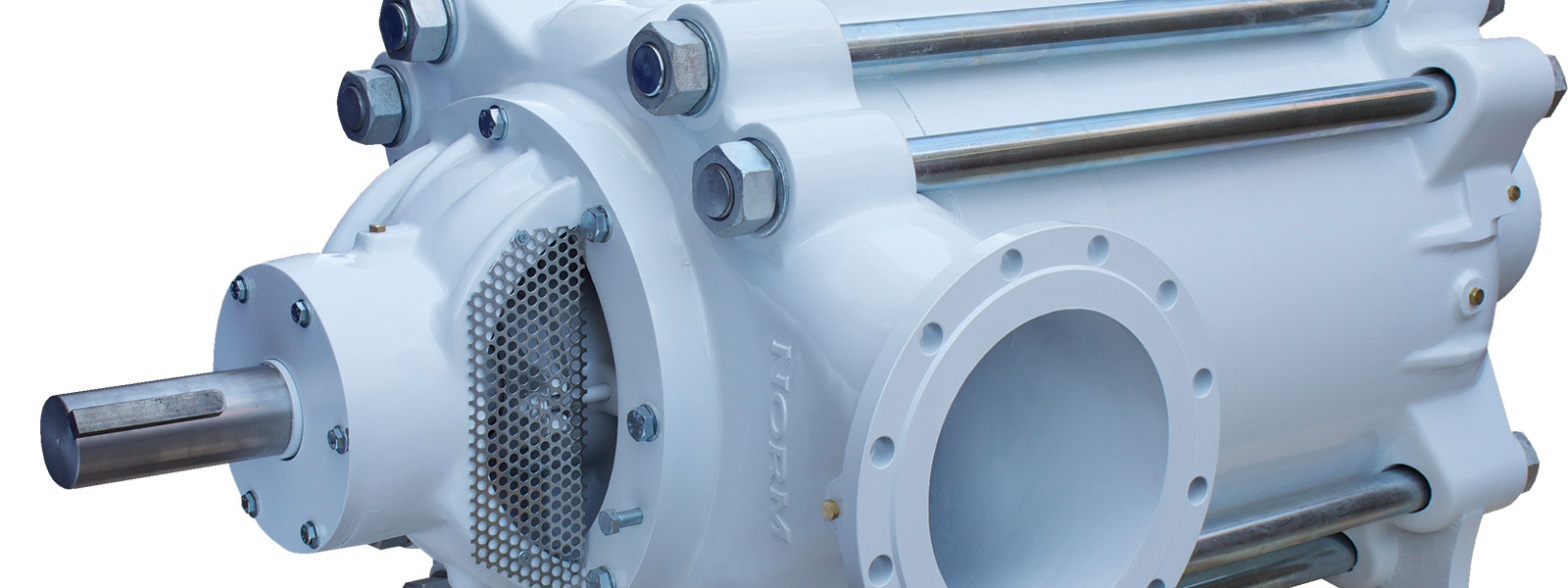

- CM serisi pompalar, Yatay milli, Çok kademeli, kapalı Çarklı, difüzörlü santrifüj pompalardır.
- DN 32' den DN 250' e kadar 10 modeldir.
- Emme flanşları TS EN 1092-2/PN 16' ya, basma flanşları TS EN 1092-2/PN 40 (PN 63)'e uygundur.
- Standard üretimde, kaplin tarafından bakıldığında basma flanşı uçta ve üstedir, emme flanşı kaplin tarafında ve soldadır.
- Eksenel kuvvet, dengeleme delikleri ile dengelenmektedir.
- Pompa mili; her iki uçta, ağır hizmet tipi rulmanlar ile yataklanmıştır.
- Rulmanlar gres ile yağlanmaktadır.
- Standard üretimde Mil sızdırmazlığı, yumuşak salmastra ile sağlanır.
- İsteğe bağlı olarak balanssız tipte tekli mekanik salmastra'da kullanılabilir.
- Dönme yönü, kaplin tarafından bakıldığında saat yönünün tersinedir.
- İstek halinde tahrik ucu basma tarafında da imal edilebilir.
- Bu şekilde dönüş yönü öncekine göre ters olacaktır.

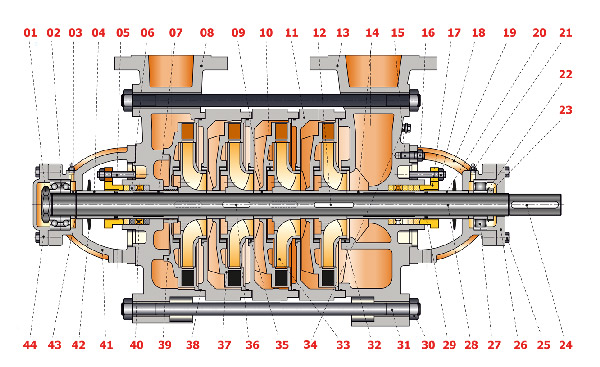

Kesit Resmi

Emme Flanşı	DN 40 .. DN 300
Basma Flanşı	DN 32 .. DN 250
Q (Debi)	1000 m³/h (max)
H (Basma Yüksekliği)	550 m (max.)
Hız (Motor Devri)	1450 d/dk. - 2900 d/dk.
Dönüş Yönü (Motor)	Kaplin Tarafından Saat yönünün tersine (Sağ) — Basılan sıvının cinsine, basıncına bağlı olarak pompa malzemesi farklılık gösterir.
t (Çalışma sıcaklığı)	-10 °C (min.) / +140 °C (max.) — Basılan sıvının cinsine, çalışma sıcaklığı bağlı olarak pompa malzemesi farklılık gösterir.
Pd (Gövde Basıncı Pmax)	30 bar (63 bar) — (Pmaks : Emme Basıncı + Kapalı Vanadaki Basma Yüksekliği)
