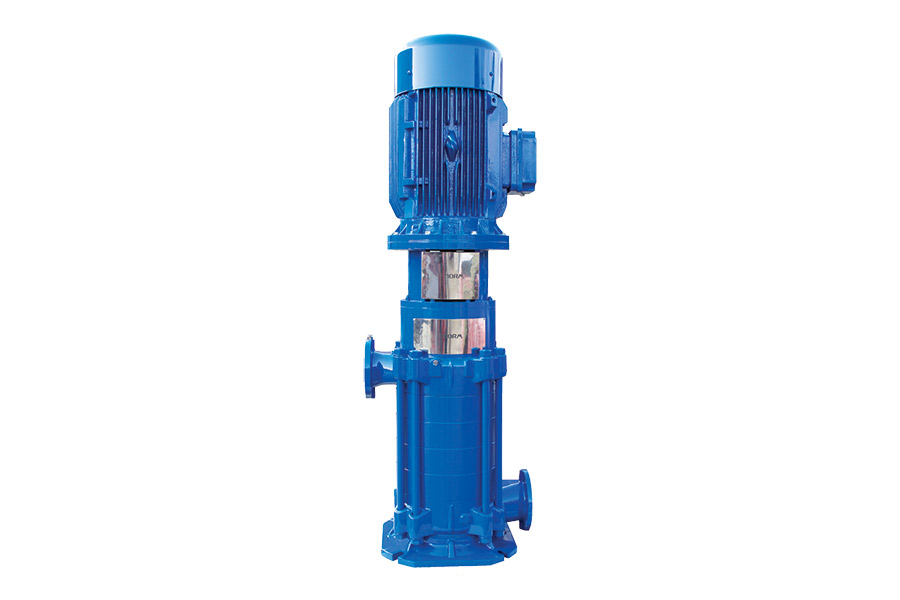

Düşey Milli, Çok Kademeli Santrifüj Pompa
Ürün Kodu: CMV-H
İçinde katı parçacık ve elyaf bulunmayan, temiz veya çok hafif kirli, vizkozitesi olan sıvıların pompalanması için tasarlanmış.
Basma Flanşı
DN 32 .. DN 150
Q (Debi)
400 m3/h (max)
H (Basma Yüksekliği)
450 m (max.)
Hız (Motor Devri)
1450 d/dk. - 2900 d/dk.
Dönüş Yönü (Motor)
Saat yönünde (Sağ)
t (Çalışma sıcaklığı)
-10 °C (min.) / +120 °C (max.)
Pd (Gövde basıncı Pmax)
30 bar (50 bar)
İçinde katı parçacık ve elyaf bulunmayan, temiz veya çok hafif kirli, vizkozitesi olan sıvıların pompalanması için tasarlanmış.
Basılabilen Sıvılar
CMV-H Serisi Pompalar;İçinde katı parçacık ve elyaf bulunmayan, temiz veya çok hafif kirli, vizkozitesi olan sıvıların pompalanması için tasarlanmış.
Teknik Özellikler
- CM-VH serisi pompalar, düşey milli, çok kademeli, kapalı çarklı, difüzörlü santrifüj pompalardır.- DN 32'den DN 150'e kadar 8 modeldir.
- Emme flanşları TS EN 1902-2/PN 16'ya , basma flanşları TS EN 1092-2/PN 40 (PN 63)'e uygundur.
- Standart üretimde, emme ve basma flanşları aynı yöndedir.
- Standart üretimde mil sıldırmazlığı yumuşak salmastra ile sağlanır. İsteğe bağlı olarak balansız tipte mekanik salmastra da kullanılır.
- Eksenel kuvvet, çarkta bulunan dengeleme delikleri ile dengelenmektedir. - Dönme yönü, üstten bakıldığında saat yönündedir.
- Pompa mili; emme gövdesinde özel kaymalı yatak, basma kısmında gres ile yağlanan ağır hizmet tipi rulman ile yataklanmaktadır.

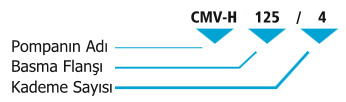

Pompanın Tanımı

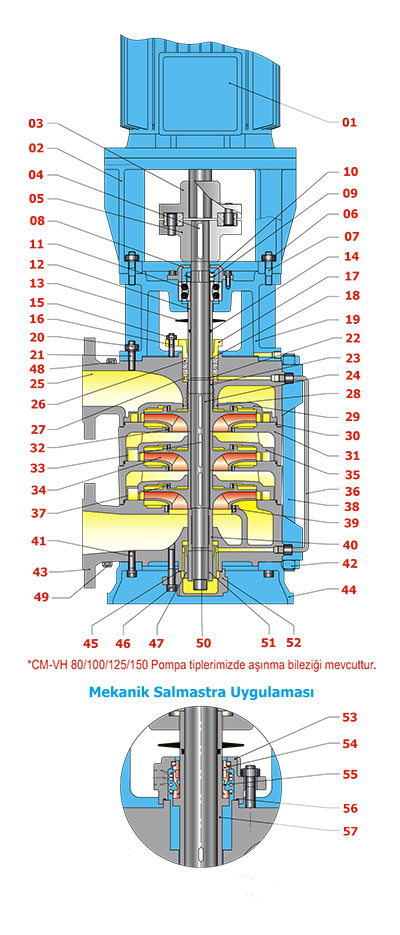

Kesit Resmi
| Basma Flanşı | DN 32 .. DN 150 |
| Q (Debi) | 400 m3/h (max) |
| H (Basma Yüksekliği) | 450 m (max.) |
| Hız (Motor Devri) | 1450 d/dk. - 2900 d/dk. |
| Dönüş Yönü (Motor) | Saat yönünde (Sağ) |
| t (Çalışma sıcaklığı) | -10 °C (min.) / +120 °C (max.) — Basılan sıvının cinsine, çalışma sıcaklığı ve basıncına bağlı olarak pompa malzemesi farklılık gösterir. |
| Pd (Gövde basıncı Pmax) | 30 bar (50 bar) — (Pmaks : Emme Basıncı + Kapalı Vanadaki Basma Yüksekliği) |
