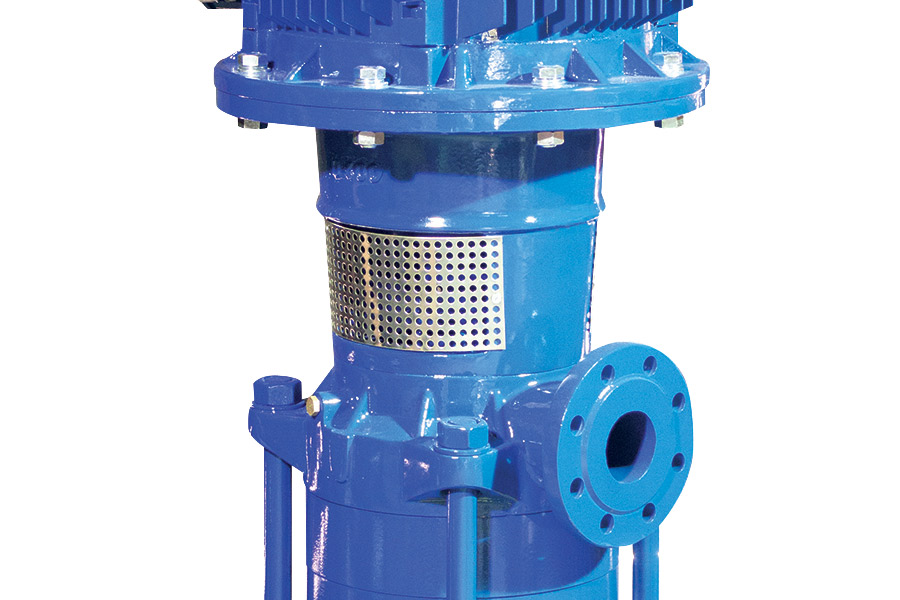

Düşey Milli, Çok Kademeli Santrifüj Pompa

Ürün Kodu: CM-V

İçinde katı parçacık ve elyaf bulunmayan, temiz veya çok hafif kirli, vizkozitesi olan sıvıların pompalanması için tasarlanmış.

Basma Flanşı

DN 32 .. DN 65

Q (Debi)

100 m³/h (max)

H (Basma Yüksekliği)

175 m (max.)

Hız (Motor Devri)

2900 d/dk.

Dönüş Yönü (Motor)

Saat yönünde (Sağ)

t (Çalışma sıcaklığı)

-10 °C (min.) / +120 °C (max.)

Pd (Gövde basıncı Pmax)

25 bar

Teklif İste

İçinde katı parçacık ve elyaf bulunmayan, temiz veya çok hafif kirli, vizkozitesi olan sıvıların pompalanması için tasarlanmış.

Basılabilen Sıvılar

İçinde katı parçacık ve elyaf bulunmayan, temiz veya hafif kirli, düşük vizkozitesi olan sıvıların pompalanması için tasarlanmıştır.

Teknik Özellikler

- CM-V serisi pompalar, düşey milli, çok kademeli, kapalı çarklı, difüzörlü santrifüj pompalardır.
- DN 32'den DN 65'e kadar 4 modeldir.
- Emme flanşları TS EN 1902-2/PN 16'ya , basma flanşları TS EB 1092-2/PN 40 (PN 63)'e uygundur.
- Standard üretimde, emme ve basma flanşları aynı yöndedir.
- Eksenel kuvvet, çarkta bulunan dengeleme delikleri ile dengelenmektedir.
- Standard üretimde Mil sızdırmazlığı, balanssız tipte tekli mekanik salmastra ile sağlanır.
- Dönme yönü, üstten bakıldığında saat yönündedir.
- Pompa mili ; üst kısımda motor rulmanları ile, alt kısımda ise özel bir kaymalı yatak sistemi ile yataklanmıştır.
- Alttaki bu yatak su ile yağlanmaktadır. Pompa mili ile motor mili rijit kaplin ile bağlanmıştır.

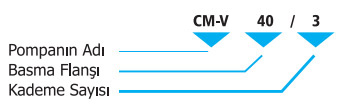

Pompanın Tanımı

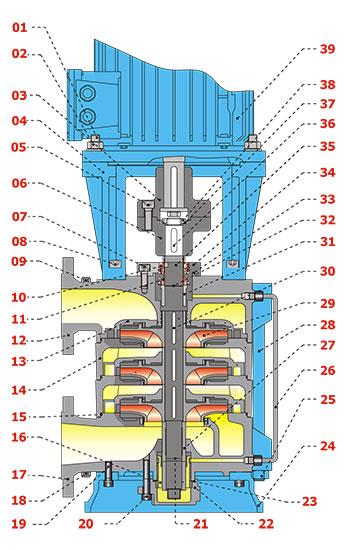

Kesit Resmi

Teknik Kesit

Basma Flanşı	DN 32 .. DN 65
Q (Debi)	100 m³/h (max)
H (Basma Yüksekliği)	175 m (max.)
Hız (Motor Devri)	2900 d/dk.
Dönüş Yönü (Motor)	Saat yönünde (Sağ)
t (Çalışma sıcaklığı)	-10 °C (min.) / +120 °C (max.) — Basılan sıvının cinsine, çalışma sıcaklığı ve basıncına bağlı olarak pompa malzemesi farklılık gösterir.
Pd (Gövde basıncı Pmax)	25 bar — (Pmaks : Emme Basıncı + Kapalı Vanadaki Basma Yüksekliği)
