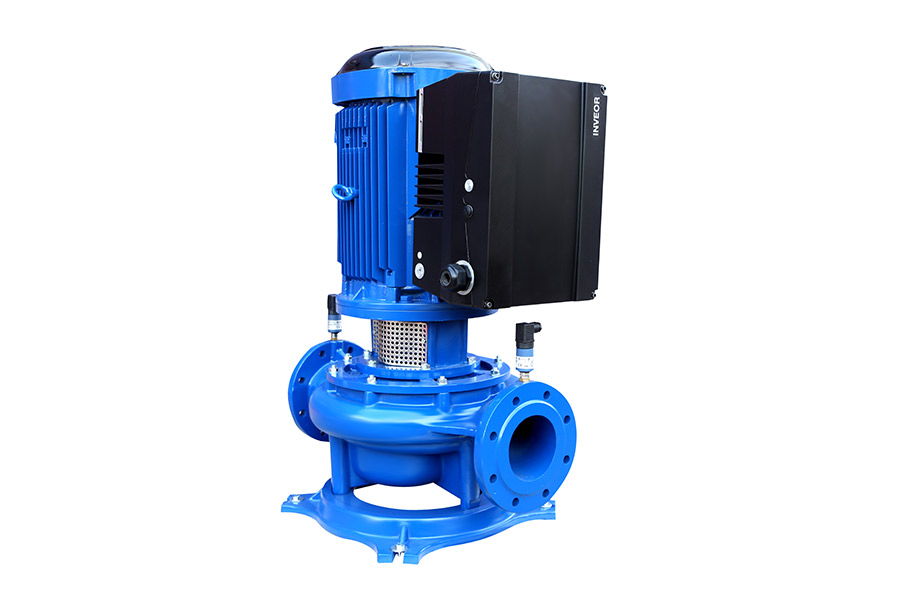

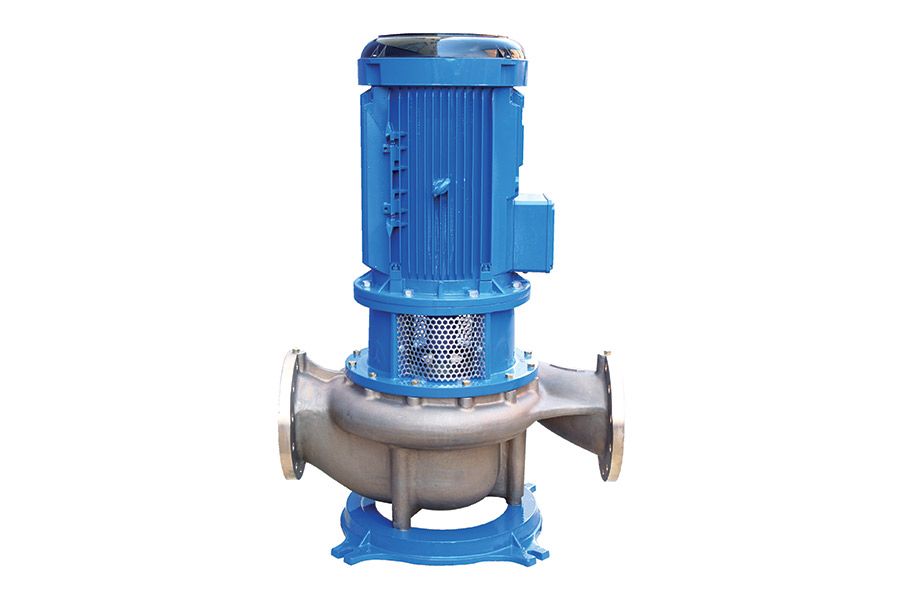

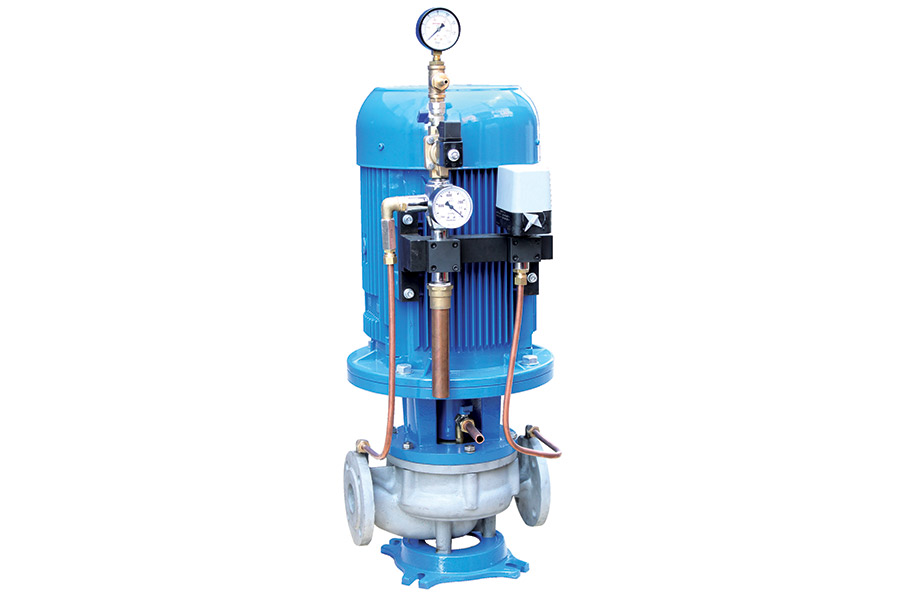

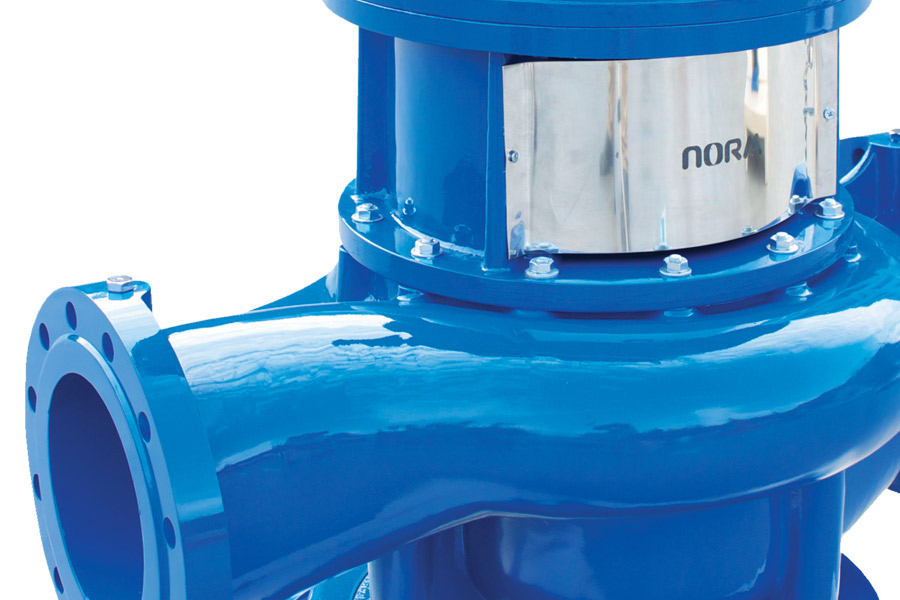

Tek Kademeli (In-Line) Santrifüj Pompa
İçinde katı parçacık ve elyaf bulunmayan, temiz veya hafif kirli, düşük vizkozitesi olan sıvıların pompalanması için tasarlanmıştır.
İçinde katı parçacık ve elyaf bulunmayan, temiz veya hafif kirli, düşük vizkozitesi olan sıvıların pompalanması için tasarlanmıştır.
Basılabilen Sıvılar
İçinde katı parçacık ve elyaf bulunmayan, temiz veya hafif kirli, düşük vizkozitesi olan sıvıların pompalanması için tasarlanmıştır.Tenik Özellikler
- Salyongozlu, tek kademeli, düz boruya bağlanabilen (In Line Tip) kapalı çarklı santrifüj pompalardır
- Pompa mili motor rulmanları tarafından yataklanmaktadır.
- Mil sızdırmazlık mekanik salmastra ile sağlanır.
- NLL pompalar VDI standartlarına ve IEC yapı büyüklüklerine uygun norm elektrik motorları ile kullanılmaktadır.
- NLL pompalar arkadan sökülebilir tasarımı sayesinde salyangozlu boru tesisatından ayırmadan motor, motor taşıyıcı, salmastra yatağı, çark sökülebilir.
- Emme Basma Flanşları TS EN 1092-2/PN 16 ya uygundur.
- NLL tipi tompalar DN 40 .. DN 200'e kadar 32 modeldir.

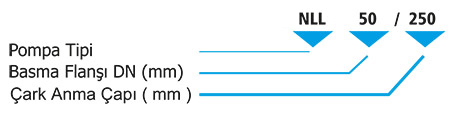

Pompanın Tanımı

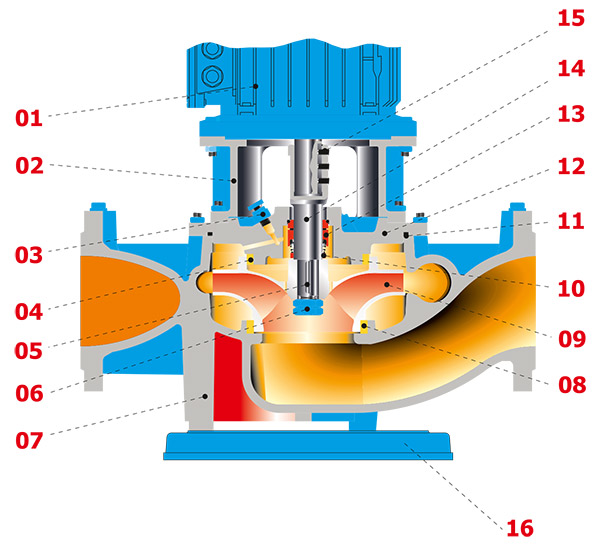

Kesit Resmi
| Emme Flanşı | DN 40 .. DN 200 |
| Basma Flanşı | DN 40 .. DN 200 |
| Q (Debi) | 500 m3/h (max) |
| H (Basma Yüksekliği) | 95 m (max.) |
| Hız (Motor Devri) | 1450 d/dk. - 3600 d/dk. |
| Dönüş Yönü (Motor) | Saat yönünde (Sağ) |
| t (Çalışma sıcaklığı) | -10 °C (min.) / +140 °C (max.) — Basılan sıvının cinsine, çalışma sıcaklığı ve basıncına bağlı olarak pompa malzemesi farklılık gösterir. |
| Pd (Gövde basıncı Pmax) | 10 - 16 bar — (Pmaks : Emme Basıncı + Kapalı Vanadaki Basma Yüksekliği) |
