In-Line Santrifüj Pompa
İçinde katı parçacık ve elyaf bulunmayan, temiz veya hafif kirli, düşük vizkozitesi olan sıvıların pompalanması için tasarlanmıştır.
İçinde katı parçacık ve elyaf bulunmayan, temiz veya hafif kirli, düşük vizkozitesi olan sıvıların pompalanması için tasarlanmıştır.
Basılabilen Sıvılar
İçinde katı parçacık ve elyaf bulunmayan, temiz veya hafif kirli, düşük vizkozitesi olan sıvıların pompalanması için tasarlanmıştır.Tenik Özellikler
- NLL-H Serisi pompalar, düşey milli, tek kademeli, salyongozlu, kapalı çarklı, kendi yatak grubu olan ve düz boruya bağlanan santrifüj pompalardır.
- Emme Basma Flanşları TS EN 1092-2/PN 16 ya uygundur.
- SNLL-H pompalar VDI standartlarına ve IEC yapı büyüklüklerine uygun norm elektrik motorları ile kullanılmaktadır.
- SNLL-H pompalar arkadan sökülebilir tasarımı sayesinde salyangozlu boru tesisatından ayırmadan motor, motor taşıyıcı, salmastra yatağı, çark sökülebilir.
- Dönme yönü, üstten bakıldığında saat yönündedir.

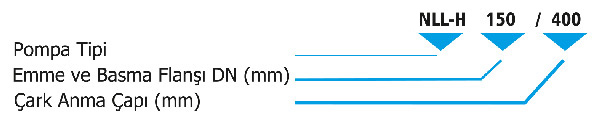

Pompanın Tanımı

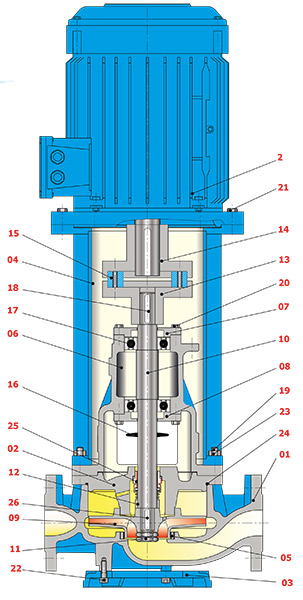

Kesit Resmi
| Emme Flanşı | DN 40 .. DN 250 |
| Basma Flanşı | DN 40 .. DN 250 |
| Q (Debi) | 800 m3/h (max) |
| H (Basma Yüksekliği) | 95 m (max.) |
| Hız (Motor Devri) | 1450 d/dk. - 2900 d/dk. |
| Dönüş Yönü (Motor) | Saat yönünde (Sağ) |
| t (Çalışma sıcaklığı) | -10 °C (min.) / +140 °C (max.) — Basılan sıvının cinsine, çalışma sıcaklığı ve basıncına bağlı olarak pompa malzemesi farklılık gösterir. |
| Pd (Gövde basıncı Pmax) | 10 - 16 bar — (Pmaks : Emme Basıncı + Kapalı Vanadaki Basma Yüksekliği) |
