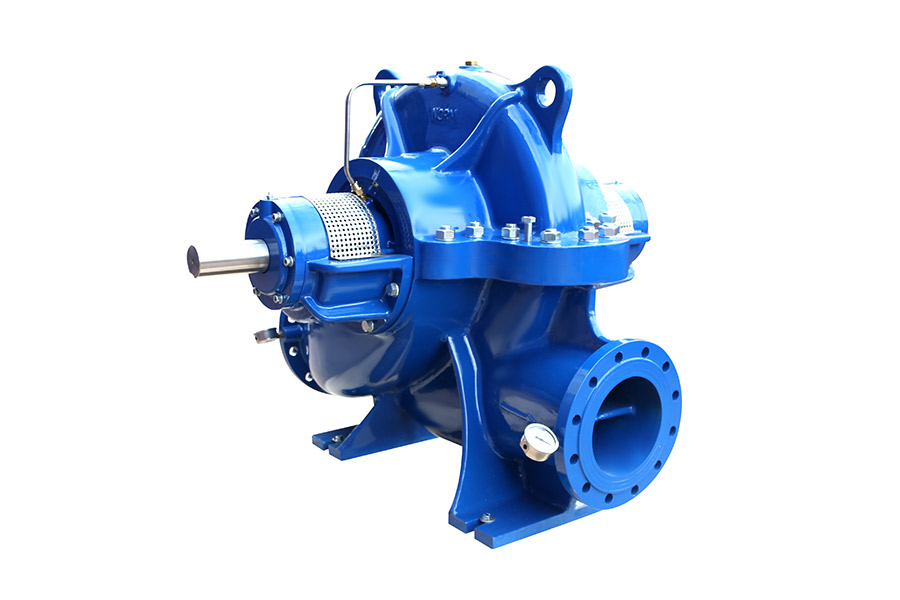

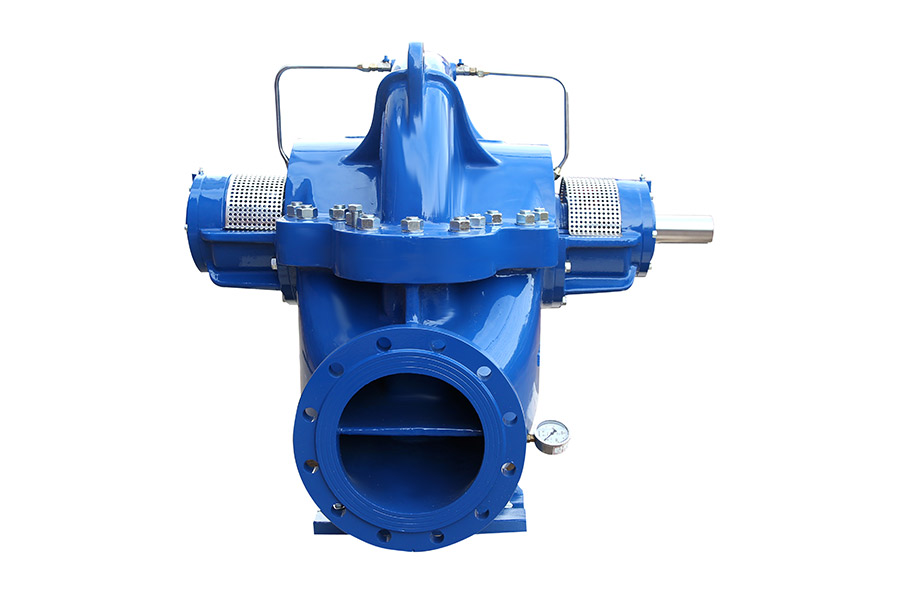

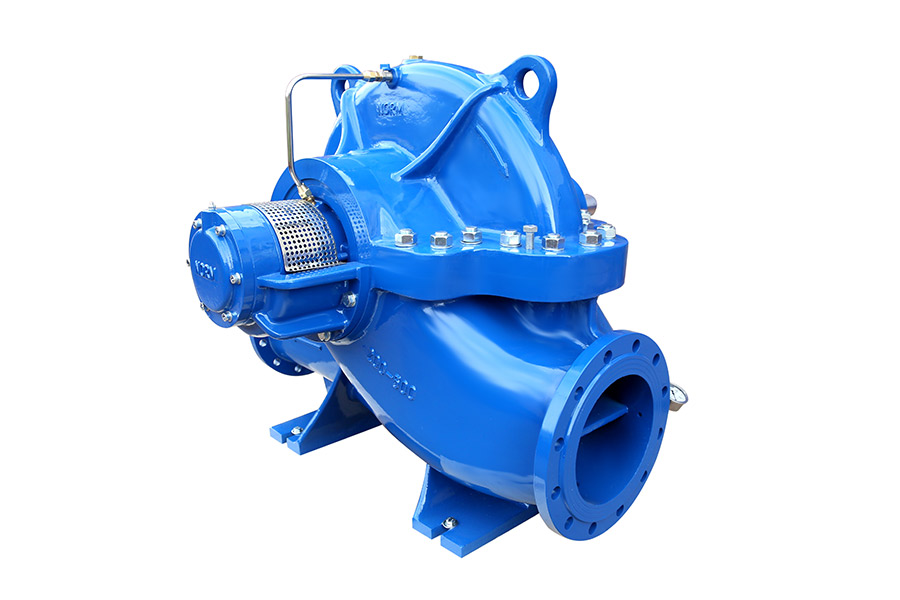

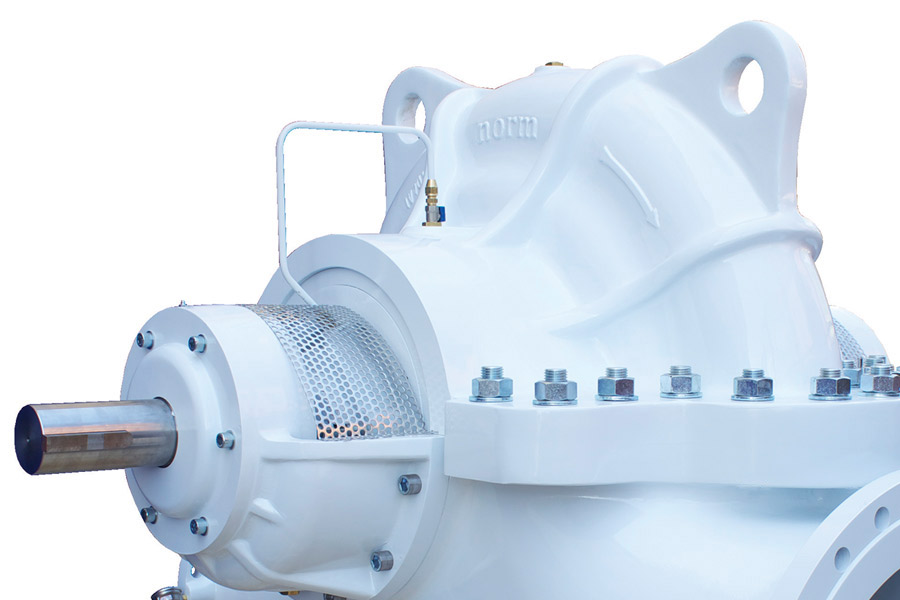

Yatay Milli Çift Emişli Santrifüj Pompalar
Temiz veya hafif kirli, düşük vizkoziteli sıvıları basmaya uygundur.
Temiz veya hafif kirli, düşük vizkoziteli sıvıları basmaya uygundur.
Basılabilen Sıvılar
Temiz veya hafif kirli, düşük vizkoziteli sıvıları basmaya uygundur.Teknik Özellikler
- Emme Basma Flanşları TS EN 1092-2 PN 16 veya PN 25'e uygundur.
- Emme basma flanşları alt gövdede ve aynı eksen üzerindedir. Pompalar yatay düzlemde ikiye bölünebilir.
- Bu özellikleri nedeni ile bakım ve tamir için rotor grubu sökmek gerektiğinde pompayı boru tesisatından ayırmak gerekmez.
- Pompa çarkları çift emişlidir. Bu özellik pompanın emme yeteneğini artırır ve eksenel hidrolik kuvvetlerin dengelenmesini sağlar.
- Pompa çarkları ISO 1940 class 6.3'e uygun olarak dengelenmiştir.
- Sızdırmazlık yumuşak salmastra ile sağlanmaktadır. İsteğe bağlı mekanik salmastra uygulanabilir.
- Standart imalatta pompa dönüş yönü motor tarafından bakıldığında saat ibresi yönündedir.
- İstek halinde dönüş yönü saat ibresinin tersi olarak ta imal edilebilir. Bu durumda emme - basma flanşlarının durumu değişir.

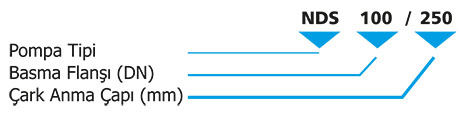

Pompanın Tanımı

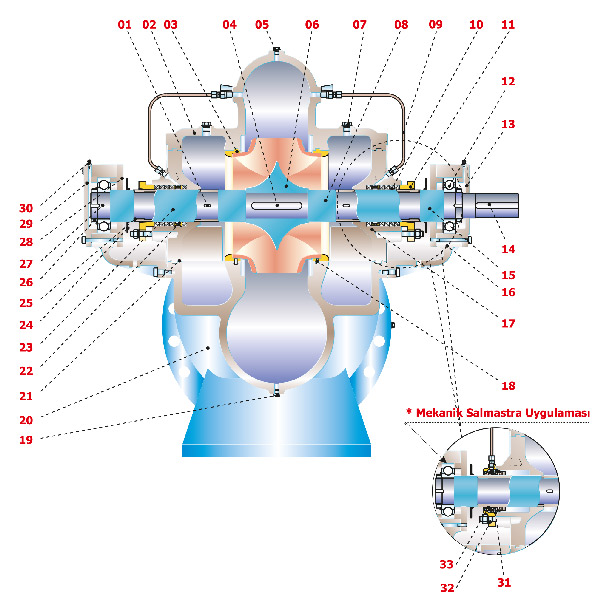

Kesit Resmi
| Emme Flanşı | DN 100 .. DN 700 |
| Basma Flanşı | DN 65 .. DN 400 |
| Q (Debi) | 6000 m3/h (max) |
| H (Basma Yüksekliği) | 180 m (max.) |
| Hız (Motor Devri) | 1450 d/dk. - 2900 d/dk. |
| Dönüş Yönü (Motor) | Saat yönünde (Sağ) |
| t (Çalışma sıcaklığı) | -20 °C (min.) / +110 °C (max.) — Basılan sıvının cinsine, çalışma sıcaklığı ve basıncına bağlı olarak pompa malzemesi farklılık gösterir. |
| Pd (Gövde basıncı Pmax) | 16 bar (25 bar) — (Pmaks : Emme Basıncı + Kapalı Vanadaki Basma Yüksekliği) |
